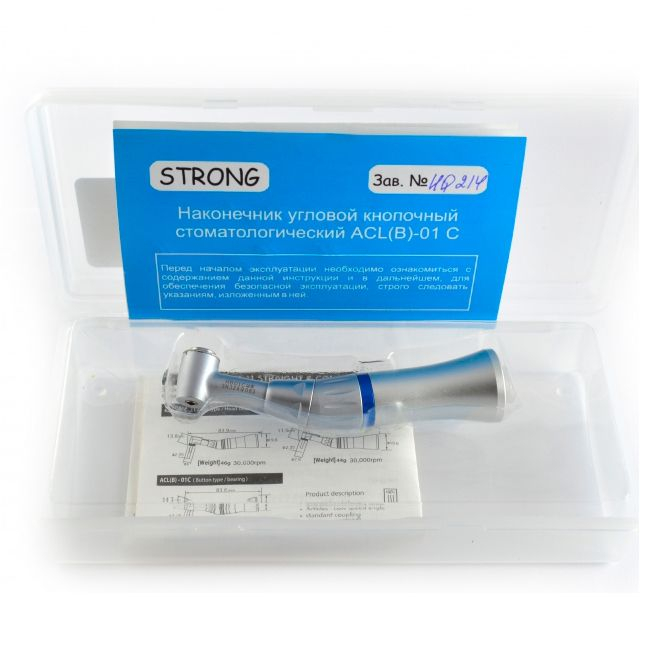

Наконечник угловой 1:1 кнопочный STRONG Тайфун микромоторный

Наконечник угловой кнопочный STRONG ACL (B) – 01C предназначен для закрепления режущих инструментов, используемых в терапевтической и ортопедической стоматологии с диаметром хвостовика 2,35 мм и передачи им вращения от электрических и пневматических микромоторов.

Область применения
Терапевтическая и ортопедическая стоматология
Угловой наконечник STRONG ACL (B) – 01C применяется для оказания стоматологической помощи в стационарных условиях стоматологических кабинетов, клиник, больниц и других лечебных учреждений. Наконечниками могут быть оснащены стационарные, передвижные или переносные портативные бормашины.

Характеристики наконечника
Наконечники не содержат встроенной системы подвода охлаждающих сред (воды и воздуха) и, поэтому, при проведении терапевтических операций скорость его вращения не должна превышать 35000 об/мин.

При проведении же технических операций (доработка протеза и т.п.) скорость вращения данного углового наконечника не должна превышать 40000 об/мин.

Крепление инструмента производится следующим образом: после нажатия на кнопку хвостовик инструмента вставляется в отверстие валика и досылается до упора, после чего кнопка отпускается.

Передача движения инструменту от микромотора производится за счет стандартного сочленения вала микромотора и наконечника, далее, за счет применения корончатых и специальных шестеренок, обеспечивается изменение прямолинейности и поворот движения инструмента на угол, предусмотренный конструкцией наконечника.

Наконечник STRONG ACL(B)-01C состоит из головки, ручки и кнопочного зажимного устройства. Кнопка служит для управления зажимным устройством при закреплении и извлечении инструмента.

Крепление инструмента производится следующим образом: после нажатия на кнопку хвостовик инструмента вставляется в отверстие валика и досылается до упора, после чего кнопка отпускается.

Передача движения инструменту от микромотора производится за счет стандартного сочленения вала микромотора и наконечника, далее, за счет применения корончатых и специальных шестеренок, обеспечивается изменение прямолинейности и поворот движения инструмента на угол, предусмотренный конструкцией наконечника.

Кольцо синего цвета свидетельствует о том, что данный наконечник имеет передаточное отношение 1:1.

Инструкция по применению
1. Подготовка наконечника к работе и порядок работы
Перед началом работы необходимо:

Закрепить в наконечнике бор
Закапать масло со стороны хвостовика
Произвести стерилизацию наконечника в автоклаве
Подсоединить наконечник к микромотору.
Убедиться в том, что бор надежно закреплен. Включить микромотор и проверить работу наконечника.

Извлечение инструмента из наконечника необходимо производить только при выключенном микромоторе, нажав на кнопку управления зажимным устройством.

ВНИМАНИЕ!

Стерилизацию рекомендуется проводить после каждого приема пациента.

2. Техническое обслуживание
Частота вращения до 40 000 об/мин
Передаточное отношение 1:1
Уровень шума, дБА-64
Диаметр бора: 2,35мм
2.1. Для предупреждения преждевременного выхода наконечника из строя необходимо при эксплуатации следить за чистотой наконечника и регулярно, 2 – 3 раза в смену, смазывать его любым специальным маслом для смазки микромоторных наконечников, путем закапывания 2 ? 3 капель или распыления смазки в аэрозольной упаковке в течение приблизительно 1 секунды в зазор между стаканом и валиком поводка. После смазки необходимо дать поработать наконечнику на холостом ходу с максимальной частотой вращения в течение 1 минуты в вертикальном положении головкой вниз, чтобы масло поступило ко всем трущимся частям наконечника. Выступившие излишки масла следует удалить салфеткой.

2.2 Рекомендуется не реже 1 раза в месяц или при значительном нагреве головки наконечника производить промывку головки в бензине. Промывку производить следующим образом: закрепить в наконечнике инструмент, погрузить головку наконечника в бензин и вращать инструмент рукой в разные стороны. Извлечь наконечник из бензина.

2.3 После каждого приема пациента необходимо провести дезинфекцию и стерилизацию наконечника. Для этого отсоединить наконечник от микромотора, вынуть бор и протереть наконечник салфеткой, смоченной 80 % раствором этилового спирта. Поместить наконечник в стерилизационный пакет и подвергнуть стерилизации.

3. Указание мер безопасности
3.1 Запрещается работать наконечником при частоте вращения привода более 667 с?1 (40000 об/мин).

3.2 Запрещается пользоваться наконечником при открытом зажимном устройстве.

3.3 Если во время работы наблюдается самопроизвольный выход инструмента из зажимного устройства, необходимо немедленно отключить подачу воздуха и отвести наконечник из зоны работы.

3.4 В целях безопасности и продления срока эксплуатации наконечника следует пользоваться только борами с диаметром хвостовика, соответствующим требованиям стандарта ISO 1797- 1: 1995, тип 1 (2,35 мм).

3.5 Замену бора производить только после полной остановки наконечника.

3.6 Чтобы свести к минимуму опасность получения травмы и заражения, необходимо использовать в работе защитные перчатки.

3.7 Не рекомендуется прикладывать нагрузку свыше 30 Н (3 кгс) к режущему инструменту.
